Teardown: Qu'y a-t-il à l'intérieur d'un projecteur laser de Noël?

laser de Noël
Dans le monde de la grande distribution, le 26 décembre est une journée très spéciale. La musique de Noël qui se joue sur les haut-parleurs revient au Top 40, les décorations du magasin sont jetées dans le compacteur et tout ce qui est lié à la fête est mis en évidence. Pas plus d'argent à faire sur le plus commercialisé de toutes les vacances, donc retour aux affaires comme d'habitude.
C'est dans cet étroit couloir de temps, entre le Great Holiday Déchargement et les nouveaux produits de printemps qui arrivent, que vous pouvez trouver des offres fantastiques sur les décorations de Noël. Il n'y a pas si longtemps, ce ne serait pas une nouvelle passionnante pour les lecteurs. Mais les lumières et les décorations de Noël ont vraiment commencé à repousser les limites en termes de technologie: les brins LED RVB adressables, les effets contrôlés par Bluetooth et, depuis quelques années, les lasers friggin '.
C'est vrai, vous les avez vus dans tout le quartier, vous avez probablement pris quelques rayons parasites, vous pourriez même posséder les vôtres. Les projecteurs laser ont été l'une des décorations de Noël les plus populaires ces deux dernières années, et il n'est pas difficile de voir pourquoi. Placez le projecteur devant votre maison, et vous avez terminé. Pas besoin de monter sur une échelle et de ficeler des lumières sur le toit quand vous pouvez simplement envoyer de l'énergie dirigée là-bas à la place.
Compte tenu de leur popularité, j'ai été surpris de voir un projecteur laser de Noël solitaire sur le rack de liquidation quelques jours après Noël. Il s'agissait d'une réduction de 50% du prix du PDSF normal, et ce dans la même fourchette de prix des achats impulsifs. Voyons voir ce qui se cache à l'intérieur!

Fissuration ouvert
laser de Noël
Ce projecteur particulier n'est pas très différent des autres que j'ai vu, sauf qu'il a trois lasers à l'intérieur. Habituellement, ces projecteurs ne font que du rouge (662 nm) et du vert (532 nm), mais celui-ci possède également un laser bleu (440 nm). Fait intéressant, il n'y a que deux ouvertures laser à l'avant de l'unité, ce qui signifie qu'il doit y avoir une sorte de combineur de faisceau à l'intérieur qui permet à deux des lasers de tirer à travers une fenêtre. Vraisemblablement, il était moins coûteux et plus facile de fixer un combineur de faisceaux dans la conception que de faire mouler par injection de nouveaux boîtiers.

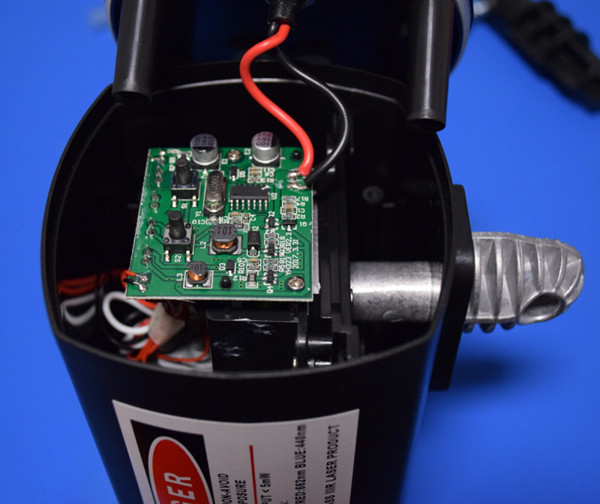

Quatre vis à l'arrière de l'unité vous permettent de retirer le couvercle, ce qui m'a impressionné de voir qu'il y avait un joint en caoutchouc autour du bord pour empêcher l'eau de sortir. Avec le couvercle arrière, vous remarquerez le premier élément intéressant de la conception de ce projecteur: le radiateur externe.
Je me demandais pourquoi ils utilisaient une «articulation» métallique sur le pieu de montage, et supposait que la conception à ailettes de la pièce était juste pour réduire le matériel nécessaire. Mais comme il s'avère que le charnon est directement connecté au radiateur laser primaire au moyen d'un cylindre métallique solide, ils mettent même un peu de matériau conducteur thermique sur les surfaces de contact. Ce n'est pas parfait, mais au moins, il obtient une masse thermique à l'extérieur du corps étanche à l'air.

Regarder de plus près

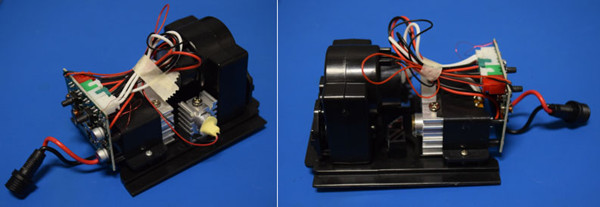

Après avoir retiré le dissipateur thermique externe, le «traîneau» contenant tout le matériel interne glisse facilement à l'arrière. Tous les composants de l'appareil sont facilement accessibles, et ils sont même allés jusqu'à utiliser des connecteurs pour la plupart au lieu de tout souder directement sur la carte à l'arrière. C'est comme s'ils voulaient que nous le dépouillassions pour des pièces.
laser de Noël

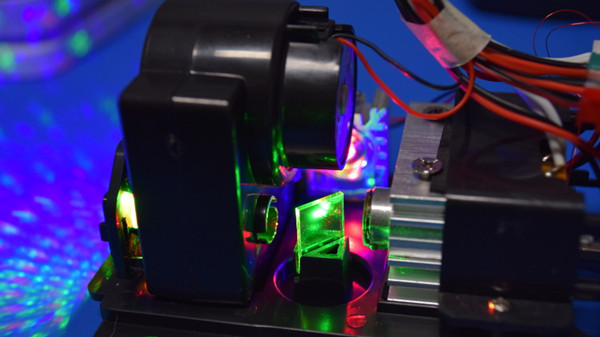

Les composants les plus importants sont l'optique motorisée à l'avant du traîneau et le radiateur primaire à l'arrière contenant les lasers bleu et vert. Le laser rouge est monté dans le plus petit radiateur, positionné à 90 degrés des autres lasers. Ce positionnement est nécessaire pour que le combineur de faisceau (le petit morceau de verre angulaire visible au centre) envoie les deux faisceaux rouge et vert hors de la même ouverture.

Examiner les lasers
Évidemment, les lasers eux-mêmes sont la partie la plus intéressante de cet appareil, alors passons à la bonne partie: les retirer. Le radiateur principal sort du traîneau avec quelques vis sur le fond, et il vous laisse avec un joli petit module laser double pour faire des expériences avec. Le laser rouge et son radiateur sont également faciles à enlever, mais soyons honnêtes: plus personne ne s'intéresse aux lasers rouges.
laser de Noël

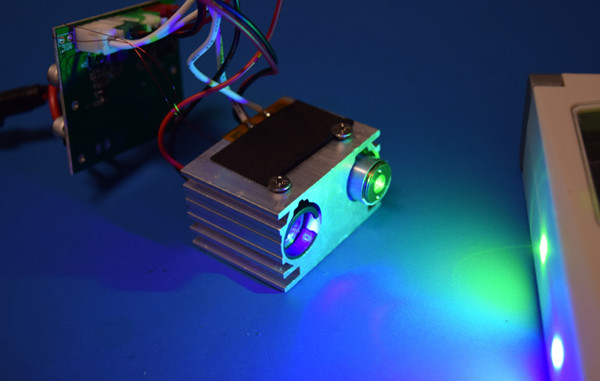

Le lecteur attentif pourrait remarquer sur cette image que les lasers sont bien flous: à 3 mètres, les taches semblaient aussi grandes que les assiettes. Ceci est facilement fixé en utilisant une petite paire de pinces sur les anneaux de mise au point sur le devant de chaque laser. Une fois concentré, il devient évident que ces lasers sont un peu plus puissants que les <5 mW listés sur l'autocollant d'avertissement du produit.
En fait, une fois le laser bleu concentré, j'ai facilement pu brûler des morceaux de papier et percer des trous dans du plastique noir. Quant au laser vert, il est au moins deux fois plus brillant que mon pointeur laser vert qui est étiqueté 50 mW. Je n'ai pas l'équipement pour mesurer la puissance réelle de ces lasers, mais cela ne me surprendrait certainement pas s'ils sont tous deux d'au moins 100 mW.

Gestion thermique (MIS)
laser de Noël
De manière impressionnante, les concepteurs de ce laser ont beaucoup réfléchi à la gestion thermique. Non seulement il y a un capteur de température intégré dans le dissipateur de chaleur pour surveiller l'arrêt thermique, mais il y a en fait un petit coussin chauffant qui est utilisé pour amener le laser à la température de fonctionnement dans des conditions de froid extrême.

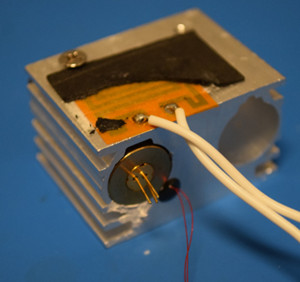

Dans l'image en gros plan, vous pouvez voir le capteur thermique (minces fils rouges) et le coussin chauffant sont clairement centrés sur le laser occupant la position gauche dans le radiateur, qui se trouve être le laser vert. Curieusement, le laser bleu se trouve dans un manchon en plastique noir qui l'isole complètement du radiateur.
Si vous sortez les deux lasers du radiateur, vous constaterez que le bleu devient chaud au toucher en quelques minutes, alors que le vert semble toujours être à température ambiante. Il semble de ce test simple que le laser bleu est celui qui a besoin de plus de baby-sitting thermique.
Si c'est le cas, il était potentiellement destiné à être installé sur le côté gauche du radiateur, et pourtant, il a fini par être installé sur la droite. En fait, je suis prêt à parier que le laser bleu brûlera presque certainement de ces projecteurs après une utilisation prolongée, car dans sa configuration actuelle, il n'a pratiquement aucun refroidissement.

Ensemble de jeu laser bleu
Si votre plus grande prise de ce post est que vend un laser 440 nm que vous pouvez utiliser pour brûler des choses, je ne vous blâme certainement pas. Si c'est ce que vous recherchez, je vous conseille de placer le laser bleu dans le radiateur du laser rouge. Les deux modules laser sont de la même taille, et le plus petit radiateur devrait être plus que suffisant en plein air. Vous pouvez alors déconnecter tout le reste de la carte de contrôle, laissant seulement le laser bleu restant.

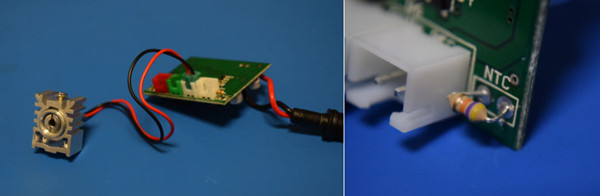

Mais avant de l'allumer, vous devrez souder dans une résistance pour prendre la place du capteur de température, ou bien la carte de contrôle coupera l'alimentation du laser après quelques secondes. Le capteur mesure environ 50 KΩ à température ambiante, donc le remplacer par quelque chose le long de ces lignes devrait le rendre heureux. Dans l'image suivante, vous pouvez voir la résistance de 40 KΩ que j'utilise actuellement.
laser de Noël

Qu'est-ce qui vaut la peine d'être sauvé?
Cela fait un moment que je suis sur un coup de pied de récupération, alors je pense souvent aux achats comme ça en termes de matériel utile que j'ai pu extraire. Je dois dire que c'est un score assez décent:

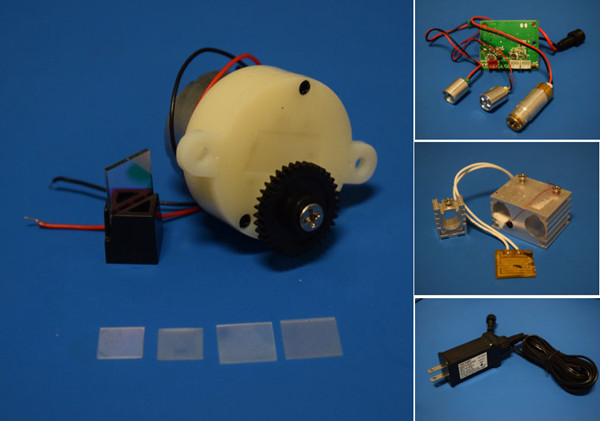

De la section optique, nous avons un petit motoréducteur, un combineur de faisceau et quatre réseaux optiques. Trois modules laser et une carte de pilote qui peut alimenter n'importe quelle combinaison d'entre eux à la fois. Deux dissipateurs thermiques, dont un avec capteur de température intégré. Un minuscule petit coussin chauffant, et enfin un adaptateur 5V / 2A robuste.
laser de Noël
Au moment où vous lirez ceci, il sera probablement trop tard pour s'en prendre à vous-même, mais il y a toujours l'année prochaine. Qui sait ce que les goodies déprimés vont s'attarder sur le plateau viennent New Years 2018?
